他の図面の部分を編集中の図面にコピーしたい

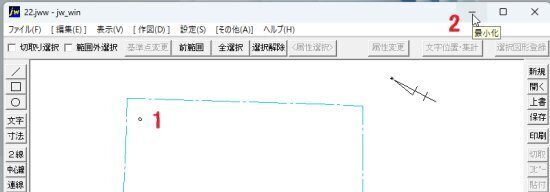

他の図面の部分を編集中の図面にコピーするには、Jw_cadをもう1つ起動してコピー元の図面を開いて、両者でコピー&貼り付けを行います。 1 編集中の図面にコピー対象を正確な位置に貼り付けるための点を作図する 2 タイトルバー「最小化」をクリックし、最小化する 3 Jw_cadを起動し、コピー元の図面ファイルを開く 4 「範囲」コマンドでコピー対象要素を範囲選択する 5 コントロールバー「基準点変更」ボタンをクリック 6 コピー&貼り付けの基準点を右クリック 7 「コピー」コマンドを選択する 8 Jw_cadを最小化する 9 タスクバーのJw_cadをクリックし、コピー先のJw_cadを選択して最大化する 10 「貼付」コマンドを選択する ※作図ウィンドウ左上の「●書込レイヤに作図」は、仮表示された要素が書込レイヤに貼付けされることを示しています。元の図面と同じレイヤ分けで貼付けるには以下11~12を行います。 11 コントロールバー「作図属性」ボタンをクリック 12 「作図属性設定」ダイアログの「元レイヤに作図」にチェックを付け、「OK」ボタンをクリック ※これにより、元図面と同じレイヤ分けで貼付けられます。また、コピー元とコピー先の図面の縮尺が異なる場合、「文字も倍率」にチェックを付けることで、図寸管理である文字の大きさも貼付け先の縮尺に準じて大きさ変更されます。 13 貼付け先の位置として、あらかじめ1で作図しておいた点を右クリック …

続きを読む

「20日で身につくAutoCAD入門」AutoCAD2026動作確認

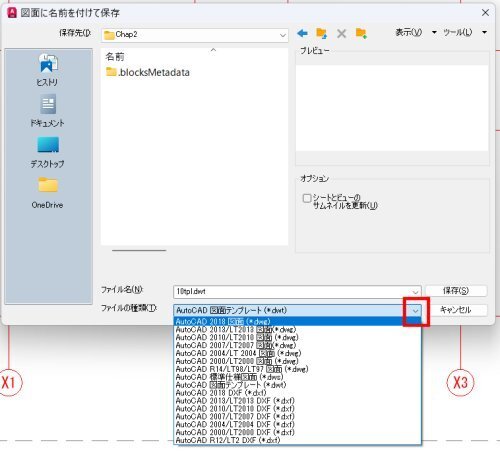

AutoCAD2026がリリースされましたので、書籍「20日で身につくAutoCAD入門講座」の内容の動作確認をしました。>本書の詳しい内容 20日で身につくAutoCAD入門講座作者: ObraClub出版社/メーカー: 日経BP発売日: 2023/08/18メディア: 単行本 AutoCADのファイル形式、基本操作自体に大きな変更はなく、この書籍を使ってAutoCAD2026を学習することができます。 Windows版について  以下1点、ご注意ください。 p.168 step9 作成したテンプレートを開いて作図した図面を11-plan1f.dwgとして保存する [名前を付けて保存]コマンド選択後に開く[名前を付けて保存]ダイアログの[ファイルの種類]ボックスが「AutoCAD図面テンプレート(*.dwt)」になっているかもしれません。その場合は[ファイルの種類]ボックスの▽をクリックし、「AutoCAD2018図面(*.dwg)」に変更したうえで、操作3以降のファイル名の入力と保存を行ってください。 また、読者からの質問を元に書籍に関するQ&Aを以下に随時追加掲載していますので、どうぞ、そちらもご利用ください。 >「20日で身につくAutoCAD入門講座」Q&A MacOS版について  2025年4月現在、コマンド選択中の右クリックによるショートカットメニューが一部効かないことを確認しています。そのような症状および対処方法などもMacOS版本書を利用する方のため…

続きを読む

独自に追加したマテリアルをフォトリアルマテリアルにするには

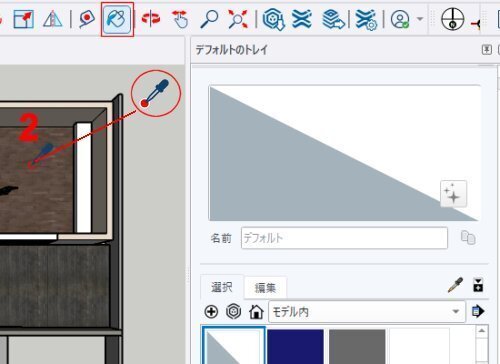

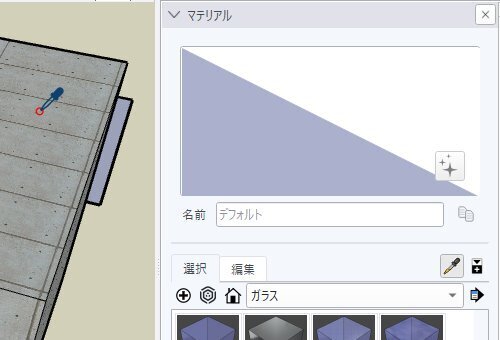

SketchUp2025でも書籍「やさしく学ぶSketchUp」を利用しての学習が可能です。 SketchIp2025で変更された箇所や本とは違う現象が起こり得る個所については「やさしく学ぶSketchUp」のQ&Aでフォローしていますので、ご参照ください。 当ブログでは「やさしく学ぶSketchUp」のQ&Aの補足として、大きな変更点や本の通りにできない場合の対処方法を数回に渡り掲載していきます。 やさしく学ぶSketchUp[SketchUp 2022対応]作者: Obra Club出版社/メーカー: エクスナレッジ発売日: 2022/06/30メディア: 単行本(ソフトカバー) Q.p.227~で独自に追加したマテリアル「Galva」をフォトリアルマテリアルにするには Windows版‐ 1.「マテリアル」ダイアログの種類を「モデル内」にし、マテリアル「Galva」をクリックで選択 2.「AIを使ってフォトリアルなテクスチャを作成」ボタンをクリック 3.「テクスチャの作成」ダイアログが表示された場合は「続行」ボタンをクリック 「編集」タブをクリックすることで、付加された項目の確認や変更ができます。 MacOS版‐ 1.「マテリアル」ダイアログの種類を「モデル内」にし、マテリアル「Galva」をダブルクリック 2.「マテリアルを編集」ダイアログの「AIを使ってフォトリアルなテクスチャを作成」をクリック 3.「テクスチャの作成」ダイアログが表示された場合…
