寸法端部の点が印刷されない

寸法端部の点が印刷されない

印刷の実点サイズが小さいために印刷されていないように見える場合があります。
以下の設定を行うことで、指定サイズで実点を印刷できます。

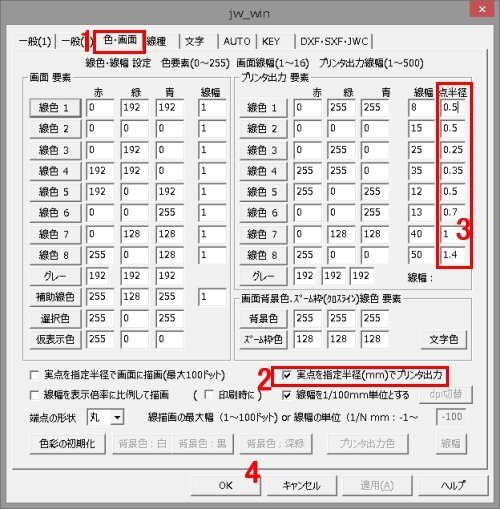

１．メニューバー［設定］－「基本設定」を選択し、「色・画面」タブをクリック。
２．「実点を指定半径(mm)でプリンタ出力」にチェックを付ける。
３．各線色の「点半径」ボックスに、実点の印刷サイズとして半径数値をmm 単位で指定する。
４．「OK」ボタンをクリック。
