重複した要素を１つにする「データ整理」

これは、Jw_cadで作図・編集を行うすべての方に使っていただきたい機能です。
同一レイヤに同一線色・線種で重複して作図されている要素を１つにします。

例えば、「□」コマンドで下図のように3つの長方形を作図したとしましょう。

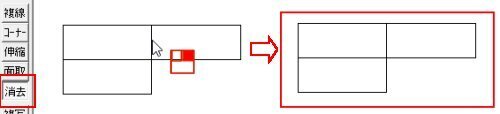

「消去」コマンドで中央の線を右クリックしたのに…消えない
（中央の線は長方形の辺が重なっていて１本は消えても、もう１本あるから消えてないように見える）

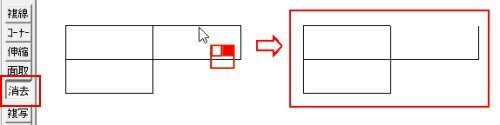

あるいは、「消去」コマンドで上の水平線を右クリックしたら…

…消えたの右半分だけ？
（長方形を2つ並べてたため、この線は１本に見えても別個の2本の線）
---というような（思い違いによる）「あれ？おかしい?」が解消されます。

また、要素数が減るわけですから、ファイルサイズ自体もコンパクトになりますし、重複している要素数によっては、再描画の時間も短くなることもあります。

では、すべてのレイヤが編集可能になっている前提で、以下にデータ整理の手順を説明します。

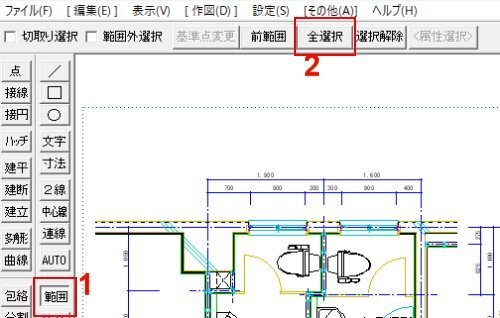

１「範囲」コマンドを選択
２コントロールバー「全選択」ボタンをクリック

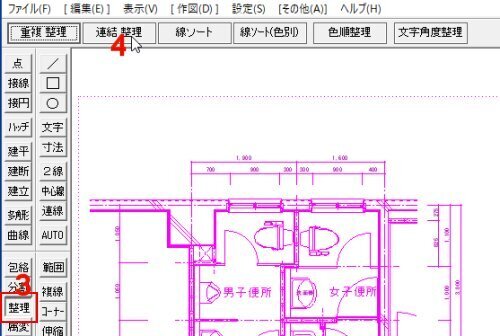

３すべての要素が選択色になるので、「整理」コマンド（またはメニューバー［編集］ー「データ整理」）をクリック

４コントロールバー「連結整理」ボタンをクリック

※「重複整理」は、同一レイヤに重複して作図された同一線色・線種の線、円、円弧、実点、ソリッド、同一文字種（サイズ）・フォント・色で同一の記入内容の文字列、寸法図形を１つにします。
「連結整理」は、「重複整理」の機能に加え、同一レイヤに同一線色・線種・同一角度で作図され、その片端点を同じくする線（切断された線など）どうしも１本に連結します。

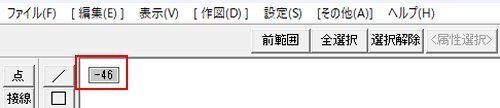

データ整理が行われ、画面左上に減った要素数がー（マイナス）数値で表示される
