図面上の複数の線の合計長さを簡単に測定したい

次の手順で測定対象を右クリック選択や範囲選択してそれらの合計長さを測定することができます。
※線が重複している場合、重複した線の長さも測定されるため、測定前に「データ整理」コマンドで重複した線を１本にしておいてください。

１「測定」コマンドのコントロールバー「距離測定」ボタンを[Ctrl]キーと[Shift]キーを押したまま、クリックする。

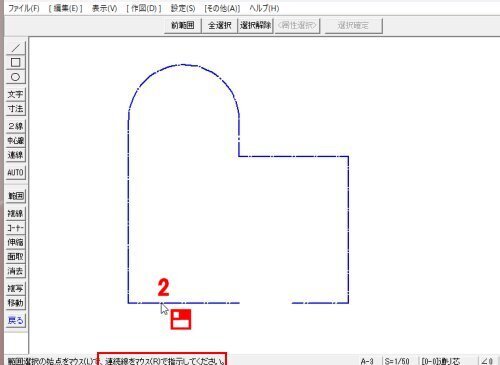

２測定対象の連続線を右クリックで選択する

※測定対象が複数の連続線の場合には、選択範囲枠で囲むことで選択できます。↓

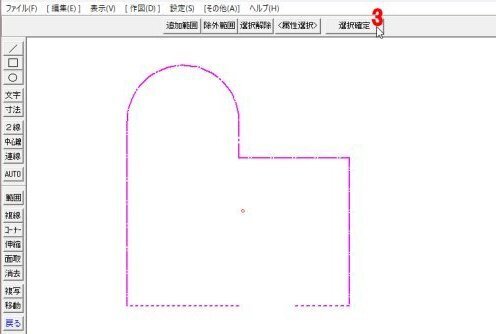

３測定対象が選択色になったら、コントロールバー「選択確定」ボタンをクリック。

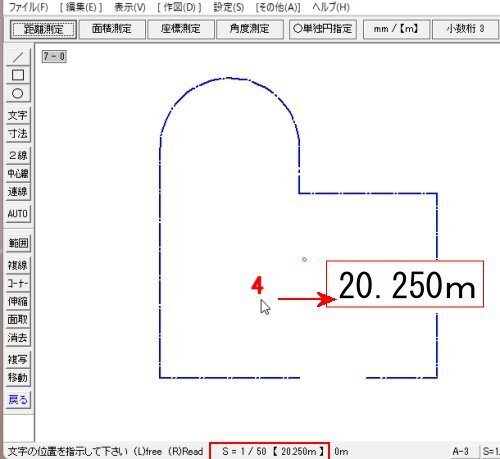

４必要に応じて、測定結果を記入する位置をクリック。

↑ステータスバーには選択した線の合計長さが表示される
