Jw_cadの2.5DデータをSketchUpに渡すには

SketchUp2013以降では、Jw_cadver7.11で出力した3DSファイルをインポートすることはできません。そのため、Jw_cadver8では、3DSファイルの出力機能は廃止されています。

Jw_cadで高さなどを定義した2.5DデータをSketchUpに渡すには、Jw_cadで下記の手順で3DのDXFファイルとして保存し、そのDXFファイルをSketchUpでインポートしてください。

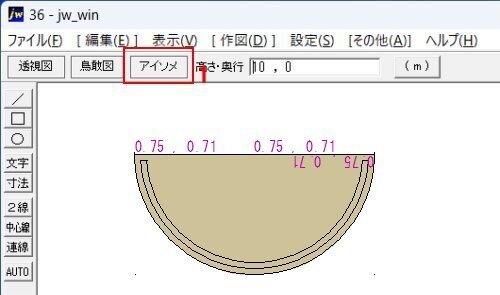

１ Jw_cadの「2.5D」コマンドで、2.5Dの定義済みのデータをアイソメ表示する

２コントロールバー「DXF出力」ボタンをクリック

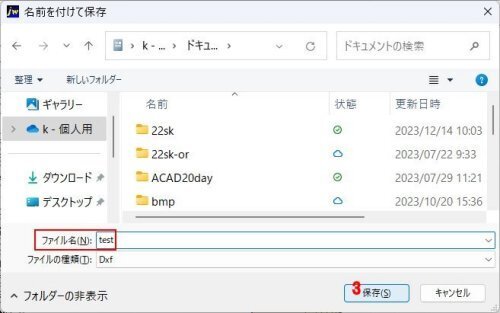

３「名前を付けて保存」ダイアログで、「ファイル名」ボックスに名前を入力し、「保存」ボタンをクリック

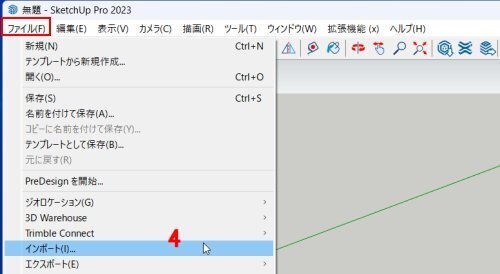

４SketchUpで、メニューバー[ファイル]ー「インポート」を選択する

５「インポート」ダイアログの「ファイルの種類」を「AutoCADファイル（*.dwg,*.dxf）」にする
６「オプション」ボタンをクリック

７「AutoCAD DWG/DXFのインポートオプション」ダイアログの「ジオメトリ」の３項目にチェックを付ける
８「尺度」欄の「単位」ボックスを「ミリメートル」にし、「OK」ボタンをクリック

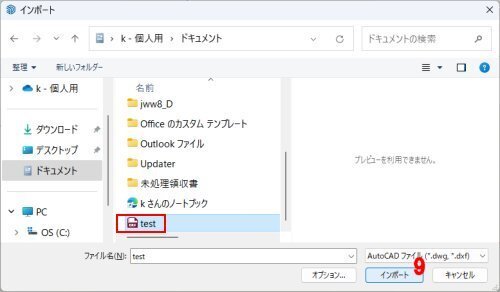

９「インポート」ダイアログで、3で保存したDXFファイルを選択し、「OK」ボタンをクリック

10「インポート結果」ダイアログの「OK」ボタンをクリック
⇒原点位置に３で保存した3DのDXFファイルが挿入される

※DXFファイルは、１まとまりのコンポーネントとしてインポートされます。また、Jw_cadにおける円弧やそのソリッドはインポートされません。

-----obraclub.com-----
この方法で、SketchUpにインポートしたモデルをSketchUpで利用するには、形状にもよりますが、意外と手間がかかる場合が多いです。
私見ですが、Jw_cadの平面図なり立面図、展開図をDXF保存してSketchUpに渡したうえで、立体に加工する方が簡便かと思います。
