Jw_cad図面をJPEG画像として保存したい

Jw_cadには、図面をJPEGなどの画像として保存する機能はありませんが、Jw_cad図面をJPEG画像として保存する機能を持った他のソフトウェアを利用すれば可能です。

▼Jw_cad図面をJPEG形式の画像に変換できるソフトウェア例
CubePDF （http://www.cube−soft.jp/cubepdf/）
CubeSoftより無償提供されているPDF作成ソフト

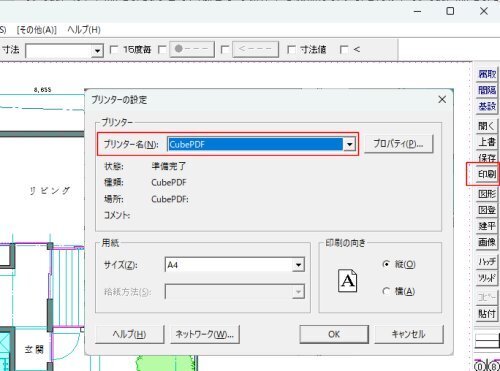

Jw_cadで、画像保存する図面ファイルを開き、「印刷」コマンドで「プリンター」として「CubePDF」を指定して印刷指示を行います。

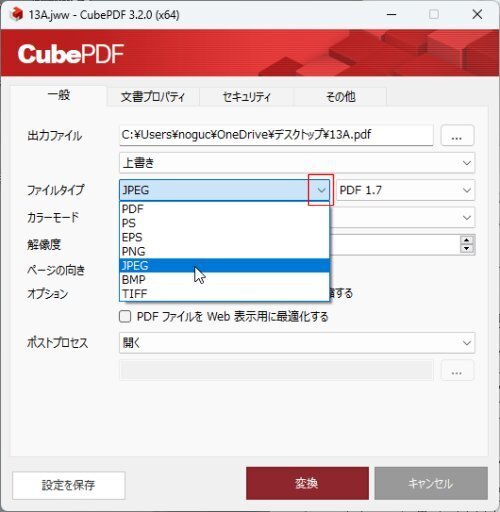

下図のようなCubePDFのウィンドウが開くので、「ファイルタイプ」として「JPEG」を指定して変換します。

※画像の線の太さや色はJw_cadで指定している線幅と色に準じます

-----obraclub.com-----
参考図書--------------------------------


「Jw_cad8を仕事でフル活用するための88の方法」
p.104「27 Jw_cad図面をJPEG画像に変換する」で、CubePDFを使ってJw_cad図面をJPEGファイルに変換する方法を解説しています。
